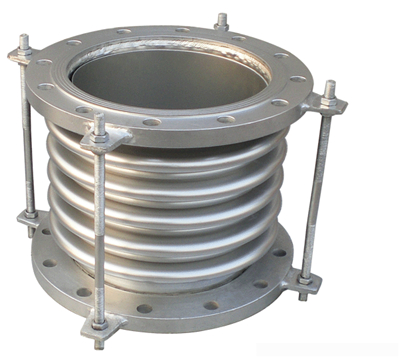

波紋管補償器在煤粉管道中的布置方式使其發揮了應有的作用。
(1)原設計的煤粉管道布置在靠近燃燒器一次風出口的煤粉管道段上，垂直段的位移和燃燒器的附加位移由套筒補償器吸收。
管道的水平位移被鉸接波紋管補償器在另一個方向上的旋轉所吸收，而沒有垂直截面的管道系統的燃燒器的附加位移被鉸接波紋補償器的旋轉所吸收。
由于介質溫度高、管道熱膨脹大、燃燒器附加位移、整個管道系統無固定支架、支吊架約束力等因素。
(2)石洞口電廠的實際情況表明，對于惡劣工況，
對于受力復雜的煤粉管道，采用更實用的設計方法。在這個改進的設計中，計算機用于詳細計算。
(3)合理布置波紋管補償器根據計算分析，結合三維膨脹補節的性能，合理布置補償器。煤粉燃燒器一次風接口與定點之間的管道很短，管道上設有三維膨脹補償器，吸收燃燒器的三維位移。從定點到一次風箱的煤粉管道，根據計算結果，根據不同情況，部分管道不設置補償器。
管道的熱位移被管道本身的補償所吸收；部分管道配有三維膨脹補償器；在24條煤粉管道中共安裝了36套三維膨脹補償器，金屬波紋管補償器的位置充分發揮補償器的作用，同時使整個管道系統的補償達到狀態。
