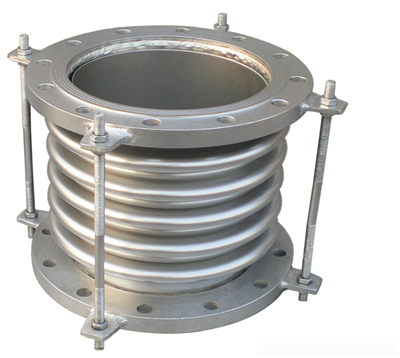

波紋管補償器主要用于保證管道的an全運行。主要用于管道的軸向長度補償。為防止超出允許補償，在波紋管兩端設置保護拉桿或保護環，在與波紋管連接的兩端管道上設置導向支架。另外還有角向膨脹節和橫向膨脹節，可以用來補償管道的角向變形和橫向變形。高質量的波紋管補償器應從設計、制造、安裝和運行管理開始。任何一個環節都不能出錯。用戶購買高質量的波紋補償器產品非常重要。那么高質量的波紋管補償器應該滿足哪些要求呢？
波紋管補償器的結構特點
1.原材料的驗收:對原材料進行復驗，采購的原材料的化學成分和機械性能須符合標準。
2.鑄鋁法蘭的剪切力測試。為保證產品質量，防止鑄鋁法蘭因內部缺陷導致強度下降，加工后應逐個進行剪切力測試。集中載荷592kN，壓力1rain，法蘭面應無裂紋。
3.波紋管補償器構件尺寸檢驗: 法蘭尺寸控制法蘭的毛坯尺寸嚴格按照設計圖紙制作。本產品法蘭厚度方向加工面余量為2 ~ 3mm，內徑加工余量為9 ~ 11mm。如果加工余量過厚或過薄，就不能很好地控制鑄件的質量。
4.外觀質量檢查:波紋管補償器的內外表面應無在標準光照條件下可見的、能明顯引起應力集中、對強度和壽命有影響的尖坑、壓痕、劃痕、裂紋等缺陷，輕微的模具壓痕除外；波紋管的內表面應無毛刺；法蘭密封面的表面粗糙度應達到Ra1密封面的焊縫應打磨光滑。鑄鋁法蘭的外表面應無尖角和毛刺，所有相關表面應平滑過渡。
