大拉桿橫向波紋管補償器由連接管、兩個波紋管和大拉桿組成
發布時間：2022-10-07 瀏覽
次
如果您想了解我們的產品，歡迎隨時撥打我公司的銷售熱線，或點擊下方按鈕免費咨詢！電話咨詢即刻享受本月價格折扣！

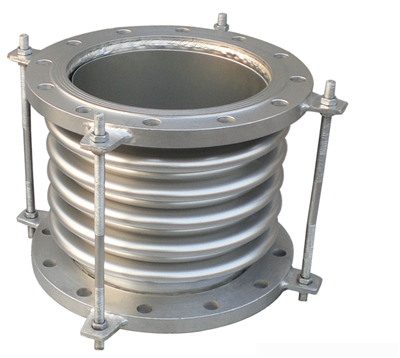

大拉桿橫向波紋管補償器由連接管、兩個波紋管和大拉桿組成。它可以吸收管道系統在任何平面內的橫向位移。位移拉桿上球形螺母繞球形墊圈轉動，拉桿也具有承受內壓推力的能力。
1.大拉桿橫向波紋管補償器的結構特點:這種波紋管補償器由兩根波紋管、一根長的中間連接管和一根大拉桿組成，能吸收管系在任意平面內的橫向位移。位移時，大拉桿上的球形螺母繞球形墊圈運動，大拉桿也有承受內壓推力的能力。
2.大拉桿橫向波紋管補償器的連接方式:法蘭連接式和接管連接式；
3.大拉桿橫向波紋管補償器橫向補償量:90-537mm。
帶有大拉桿的橫向波紋管補償器可以補償彎管段的側向位移和小角位移，但通常不用于補償角位移。補償器由一根管子、兩根波紋管和一根大拉桿組成。它能吸收管道系統任意平面的橫向位移。滾珠螺母繞滾珠墊圈旋轉，拉桿也有承受內壓推力的能力。補償器由兩根波紋管、一根長中管和一根大拉桿組成，能吸收管道系統任意平面內的橫向位移。滾珠螺母繞滾珠墊圈旋轉，拉桿也有承受內壓推力的能力。
大拉桿橫向波紋管補償器的性能特點:由中間管道連接的兩根波紋管和拉桿、端板、球面、錐形墊圈等結構部件組成。主要吸收橫向位移，也可用于補償這三種形式的軸向、橫向、角位移和任意位移。建議在Z形管內短管臂的90°處安裝一個雙拉桿伸縮節，以補償兩端長線的軸向位移。
