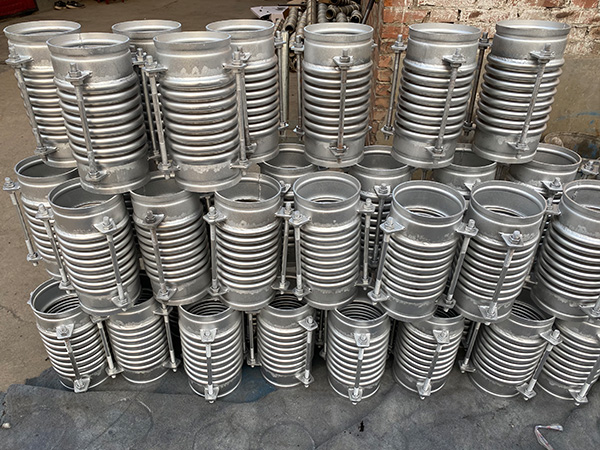

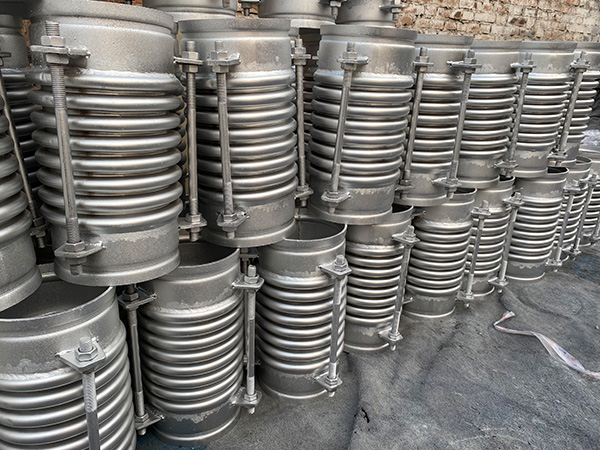

槽式波紋補償器安裝方便，不需要供電，不需要焊接，與法蘭波紋補償器相比節省時間和資源，不會因焊渣而妨礙管道的正常運行，而且容易安裝在安裝時，將波紋管補償器的溝槽邊緣嵌入管道末端的環形槽中，以確保連接的兩根管道固定在夾具中。墊圈是“O”形橡膠圈。當它是靜止的時，它抓住管道的端面以形成主要密封。當夾子被鎖定時，墊圈受到夾具內部的壓力，并被壓在管子的末端以形成二次密封;管道中的液體進入�！癘”形環的內腔作用在墊圈的唇部上，使得墊圈的唇緣與管的端部緊密配合而沒有間隙，形成三次密封。也就是說，管道中介質的壓力越大，密封性能越好。
溝槽補償器的連接僅通過待連接的管的外表面上的溝槽擠出溝槽而不損壞管的內壁結構，這是溝槽補償器連接所有的技術優點。如果使用傳統的焊接操作，許多內壁經過防腐處理的管道將被破壞。因此，規范規定鍍鋅管，襯塑鋼管，鋼塑復合管等不得焊接或法蘭連接，否則需要二次處理。
| 公稱直徑Nominal Diameter DN mm | 波數Number of wave | 壓力等級Pressure grade Mpa | 橫向補償量Horizontal compensation mm/剛度Stiffness N/mm | 很大外徑尺寸Max size of external diameter mm | |||||
| 產品長度Length mm | |||||||||
| 1200 | 1500 | 2000 | 2500 | 3000 | 3500 | ||||
| 100 | 4+4 | 0.25 | 177/2.2 | 243/1.2 | 254/0.6 | 465/0.3 | 310 | ||
| 0.6 | 177/2.2 | 243/1.2 | 341/0.6 | 447/0.3 | 310 | ||||
| 1.0 | 163/2.2 | 243/1.2 | 325/0.6 | 427/0.3 | 310 | ||||
| 1.6 | 91/4 | 127/2 | 187/1 | 247/0.6 | 310 | ||||
| 2.5 | 94/8 | 132/5 | 194/2 | 256/1 | 310 | ||||
| 125 | 4+4 | 0.25 | 181/2.8 | 251/1.5 | 369/0.7 | 487/0.4 | 360 | ||
| 0.6 | 172/2.8 | 239/1.5 | 351/0.7 | 463/0.4 | 360 | ||||
| 1.0 | 161/2.8 | 224/1.5 | 330/0.7 | 435/0.4 | 360 | ||||
| 1.6 | 99/11 | 140/6 | 209/3 | 277/2 | 360 | ||||
| 2.5 | 94/11 | 113/6 | 197/3 | 262/2 | 360 | ||||
| 150 | 4+4 | 0.25 | 199/6 | 278/3.2 | 410/1.6 | 542/1.0 | 410 | ||
| 0.6 | 186/6 | 259/3.2 | 382/1.6 | 506/1.0 | 410 | ||||
| 1.0 | 122/10 | 170/6 | 251/3 | 332/2 | 410 | ||||
| 1.6 | 108/12 | 153/6 | 230/3 | 307/2 | 410 | ||||
| 2.5 | 82/22 | 117/12 | 176/5 | 324/3 | 410 | ||||
| 200 | 4+4 | 0.25 | 155/9.4 | 220/4.9 | 327/2.25 | 435/1.4 | 480 | ||
| 0.6 | 138/9.4 | 196/4.9 | 291/2.25 | 388/1.0 | 480 | ||||
| 1.0 | 101/20 | 143/11 | 213/5 | 283/3 | 480 | ||||
| 1.6 | 75/42 | 108/21 | 164/10 | 220/6 | 480 | ||||
| 2.5 | 59/69 | 86/35 | 130/16 | 176/9 | 480 | ||||
| 250 | 4+4 | 0.25 | 164/10.2 | 239/5.1 | 367/2.4 | 494/1.5 | 580 | ||
| 0.6 | 128/21 | 188/10 | 287/5 | 387/3 | 580 | ||||
| 1.0 | 109/35 | 159/18 | 243/8 | 328/5 | 580 | ||||
| 1.6 | 76/68 | 116/33 | 182/14 | 249/8 | 580 | ||||
| 2.5 | 64/122 | 98/58 | 154/25 | 210/14 | 580 | ||||
| 300 | 4+4 | 0.25 | 144/17.6 | 174/8.4 | 287/3.7 | 379/2 | 660 | ||
| 0.6 | 94/50 | 144/24 | 228/0 | 313/6 | 660 | ||||
| 1.0 | 127/39 | 202/17 | 277/10 | 352/6 | 660 | ||||
| 1.6 | 169/28 | 169/28 | 234/15 | 299/10 | 660 | ||||
| 2.5 | 91/113 | 148/47 | 215/26 | 262/16 | 660 | ||||
| 350 | 4+4 | 0.25 | 100/26 | 157/14 | 254/5 | 352/3 | 750 | ||
| 0.6 | 83/73 | 130/34 | 210/14 | 292/8 | 750 | ||||
| 1.0 | 117/54 | 190/23 | 263/13 | 337/8 | 750 | ||||
| 1.6 | 95/96 | 160/38 | 225/20 | 291/13 | 750 | ||||
| 2.5 | 81/158 | 135/63 | 190/34 | 246/21 | 750 | ||||
| 400 | 4+4 | 0.25 | 146/16 | 238/7 | 330/4 | 423/2 | 780 | ||
| 0.6 | 122/45 | 199/19 | 276/10 | 354/7 | 780 | ||||
| 1.0 | 109/74 | 177/31 | 246/17 | 315/11 | 780 | ||||
| 1.6 | 85/130 | 144/52 | 202/28 | 262/17 | 780 | ||||
| 2.5 | 112/88 | 157/47 | 203/29 | 250/20 | 780 | ||||
| 450 | 4+4 | 0.25 | 134/20 | 216/8 | 299/5 | 383/3 | 870 | ||
| 0.6 | 129/40 | 208/17 | 289/9 | 369/6 | 870 | ||||
| 1.0 | 109/68 | 176/29 | 244/16 | 312/10 | 870 | ||||
| 1.6 | 115/9 | 162/48 | 210/29 | 258/20 | 870 | ||||
| 2.5 | 86/198 | 122/105 | 158/65 | 193/44 | 870 | ||||
| 500 | 4+4 | 0.25 | 123/26 | 199/11 | 277/6 | 355/4 | 920 | ||
| 0.6 | 119/53 | 193/22 | 267/12 | 342/8 | 920 | ||||
| 1.0 | 99/90 | 160/38 | 222/21 | 285/13 | 920 | ||||
| 1.6 | 101/127 | 43/66 | 186/41 | 229/27 | 920 | ||||
| 2.5 | 76/284 | 107/149 | 140/91 | 172/62 | 920 | ||||
| 600 | 4+4 | 0.25 | 111/54 | 188/22 | 265/12 | 342/9 | 1010 | ||
| 0.6 | 108/108 | 181/43 | 256/23 | 331/14 | 1010 | ||||
| 1.0 | 83/220 | 319/88 | 197/47 | 254/29 | 1010 | ||||
| 1.6 | 98/182 | 143/93 | 187/56 | 232/38 | 1010 | ||||
| 2.5 | 82/307 | 119/157 | 156/95 | 193/63 | 1010 | ||||
| 700 | 4+4 | 0.25 | 98/82 | 166/32 | 236/17 | 305/11 | 1140 | ||
| 0.6 | 161/64 | 228/34 | 295/21 | 263/14 | 1140 | ||||
| 1.0 | 117/132 | 165/70 | 214/43 | 264/29 | 1140 | ||||
| 1.6 | 81/287 | 199/144 | 157/86 | 196/57 | 1140 | ||||
| 800 | 4+4 | 0.25 | 146/45 | 208/24 | 271/15 | 334/10 | 1240 | ||
| 0.6 | 141/93 | 201/49 | 262/30 | 323/20 | 1240 | ||||
| 1.0 | 102/182 | 146/95 | 190/59 | 235/40 | 1240 | ||||
| 1.6 | 69/402 | 103/200 | 137/119 | 170/79 | 1240 | ||||
| 900 | 4+4 | 0.25 | 184/49 | 249/28 | 314/18 | 1370 | |||
| 0.6 | 179/97 | 242/56 | 305/37 | 1370 | |||||
| 1.0 | 139/171 | 188/99 | 237/64 | 1370 | |||||
| 1.6 | 103/369 | 139/213 | 176/139 | 1370 | |||||
| 1000 | 4+4 | 0.25 | 194/52 | 266/30 | 340/19 | 1500 | |||
| 0.6 | 194/104 | 266/59 | 340/38 | 1500 | |||||
| 1.0 | 148/185 | 204/106 | 260/68 | 1500 | |||||
| 1.6 | 108/416 | 148/237 | 189/153 |
1500 |
|||||
