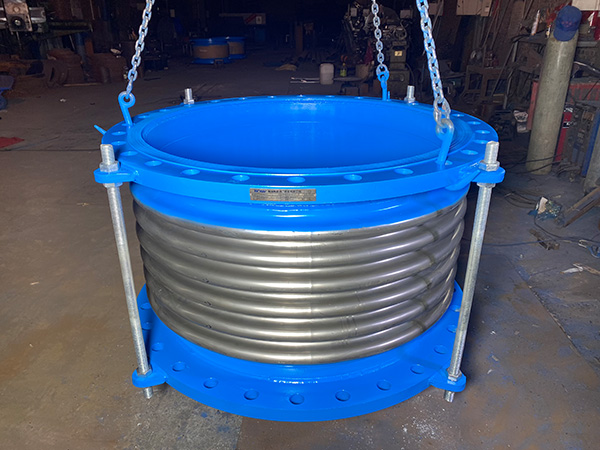

不銹鋼波紋補償器根據其補償功能的不同可分為軸向型、橫向型和角度型。其中軸向型又可分為普通軸向型、無約束型、外壓型、直埋型和壓力平衡型;橫向型可分為單向橫向型、萬向鉸鏈橫向型、大拉桿橫向型和小拉桿橫向型;角型可分為單向角型和萬向角型。不銹鋼波紋補償器是由金屬波紋管和部件組成的裝置,在動力或熱力管網中設備之間的連接中起補償作用。它可以補償管道因溫差引起的軸向膨脹和角度變化而引起的熱變形和機械變形,吸收各種機械振動,起到降低管道變形應力和延長管道使用壽命的作用。與套筒補償器、球形補償器、π型張力補償器等其他類型補償器相比,不銹鋼波紋補償器具有站小、安裝簡單、成本低、無結構泄漏、無需維護等特點。
不銹鋼波紋補償器的應力狀態。對于波紋補償器,其受力結構比較特殊。在使用波紋補償器的過程中,既要有承壓能力,又要保持靈活。從目前波紋管的制造技術來看,大多數都是機械成型或液壓成型,兩者都是通過管道內部的膨脹變形來達到波紋管生產的目的。采用彈性力學方法對波紋管進行應力分析。管壁塑性變形后會產生殘余壓力,殘余壓力的大小與變形量成正比,使得成型的波紋管材料有較大的殘余應力集中在局部位置。應力腐蝕系統。應力腐蝕體系是通過基礎材料和介質的配合而建立起來的。奧氏體不銹鋼是不銹鋼波紋補償器的主要材料,在某些特殊環境下,如離子,容易發生腐蝕。然而,應力腐蝕的環境溫度、濕度、離子濃度和氧含量直接相關,其中溫度影響很大。補償器廣泛應用于我國各行業的生產中,補償器的使用歷史悠久。那么,如何制作傳統補償器產品,就需要企業不斷創新和發展工藝。
不銹鋼波紋補償器作為管道補償元件,廣泛應用于電力、石化、供熱、鋼鐵、城市建設等領域。其作用是在設備與電源或熱力管網的連接中進行補償。那么安裝前需要注意什么呢?不銹鋼波紋補償器的安裝應根據設計院設計的管道施工圖并參考補償器安裝說明書的要求進行。安裝有不銹鋼波紋補償器的管道可以適當導向和固定,使補償器發揮作用,因此導向和固定支架的設置應嚴格按照設計部門的相關技術數據進行。有流向要求的補償器應按照介質流向箭頭的要求安裝。為了使金屬補償器處于良好的工作狀態,補償器的變形(包括軸向、橫向和扭轉)不應用于校正管道系統的安裝誤差。
1)不銹鋼波紋補償器導向支架的安裝。
導向支架用于保證管道在該方向的位移,管道在其他方向的位移,從而保證波紋補償器的使用。分為直線導向支架和平面導向支架。軸向波紋補償器一般采用直線導向支架,其具體設置原則如下:補償器一端靠近固定支架,距離固定支架的距離為L1≤4DN,其中DN為管徑;補償器的另一端應配備線性導向支架,每個導向支架到補償器的距離L1≤4DN,每個導向支架到L1≤14DN。
2)不銹鋼波紋補償器固定支架的安裝。
固定支架的作用是將管道分段,設置固定點,保證補償器在兩個固定支架之間的管段內正常工作。固定支架分為固定支架和二級固定支架。主固定支架一般設置在管道的盲端、轉折處、變截面處、閥門與側支管道的連接處。主要承受管道內壓產生的盲板力、補償器位移產生的剛度反作用力、管道伸縮時導向支架和滑動支架產生的摩擦反作用力。二次固定支架一般設置在直管段上的軸向波紋補償器之間起固定作用,既承受管道內壓力產生的推力,又承受補償器位移時產生的剛度反作用力,以及管道伸縮時與導向支架和滑動支架產生的摩擦反作用力。因此,固定支架的安裝位置應正確,固定支架與管道之間的固定應牢固。
不銹鋼波紋補償器中的應力主要由內壓和位移引起,位移引起的應力通常大于內壓引起的應力,沿波紋管的子午線方向(子午線方向),通常高于波紋管數據的屈服力。不銹鋼波紋補償器設備安裝前,應按照說明進行預緊,待設備定位后,再拆除限位設備。另外,沒有什么特別的。此外,由熱脹冷縮引起的波紋管變形的規劃非常復雜。它需要計算和檢查以下參數:抗壓能力、位移引起的應力、疲勞壽命、剛度和穩定性
