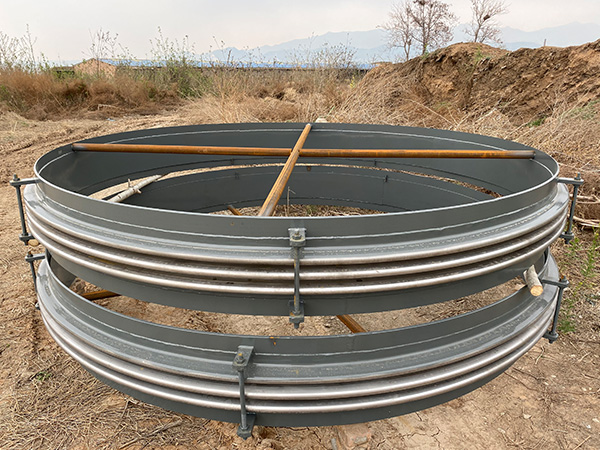

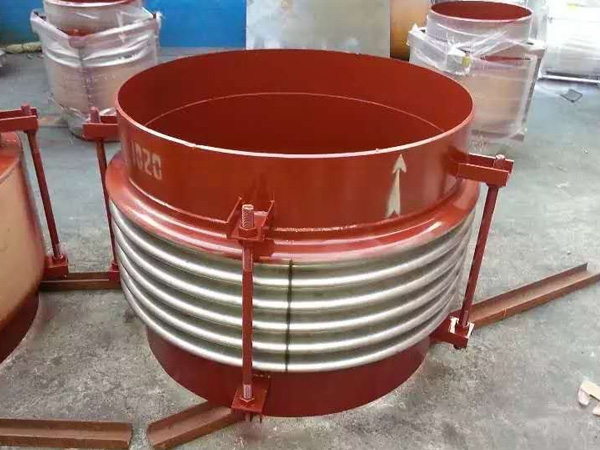

焊接式波紋補償器

焊接式波紋補償器

焊接式波紋補償器主要由柔性體(波紋管)、網體和各類不同形式的接頭組成。它的內管是螺旋形或環形薄壁不銹鋼波紋管。軟連接(金屬軟連接,不銹鋼軟連接)外層網套由不銹鋼絲或鋼帶按一定的參數紡織而成。軟連接兩端接頭或法蘭是根據用戶管道的接頭或法蘭相配的。

全國統一銷售熱線:13838396648

產品介紹

金屬軟管連接方式分為法蘭連接、絲扣連接、快速接頭連接,小口徑金屬軟管一般采用絲扣和快速接頭連接,較大口徑一般采用法蘭連接。軟連接(金屬軟連接,不銹鋼軟連接)是由很薄的無縫或縱焊縫不銹鋼薄壁管徑高精度塑性變型加工形成的。波紋管輪廓的彈性特性決定了金屬軟連接(不銹鋼軟連接)的柔性和抗疲勞性。金屬軟連接易吸收各種運動變形和循環載荷。尤其能夠滿足系統需較大位移的補償。對管道系統的運動 , 熱膨脹吸收、振動吸收起著重要作用。

金屬軟管(簡稱軟管)是現代工業管路中一種高品質的柔性管道。它的內管是具有螺旋形或環形波形的薄壁不銹鋼波紋管,波紋管外層的網套,是由不銹鋼絲或鋼帶按一定的參數編織而成。軟管兩端的接頭或法蘭是與客戶管道的接頭或法蘭相配的。網套是軟管安裝在壓力管路中的主要承壓件,同時對焊接波紋管起護套作用,根據管道中的壓力大小及應用場所,可選擇一層或多層的不銹鋼絲或鋼帶進行編織,曙光牌軟管的壓力范圍一般為PN0.6—32.0Mpa。高達42.0MPa。由于制作軟管主要零件的材料是采用奧氏體不銹鋼,因而保證了軟管優良的耐溫性和耐蝕性,軟管的工作溫度范圍很廣,為-196—600度,使用的軟管按管道所通介質的腐蝕性選擇適用的不銹鋼牌號,即可保證軟管的耐蝕性。

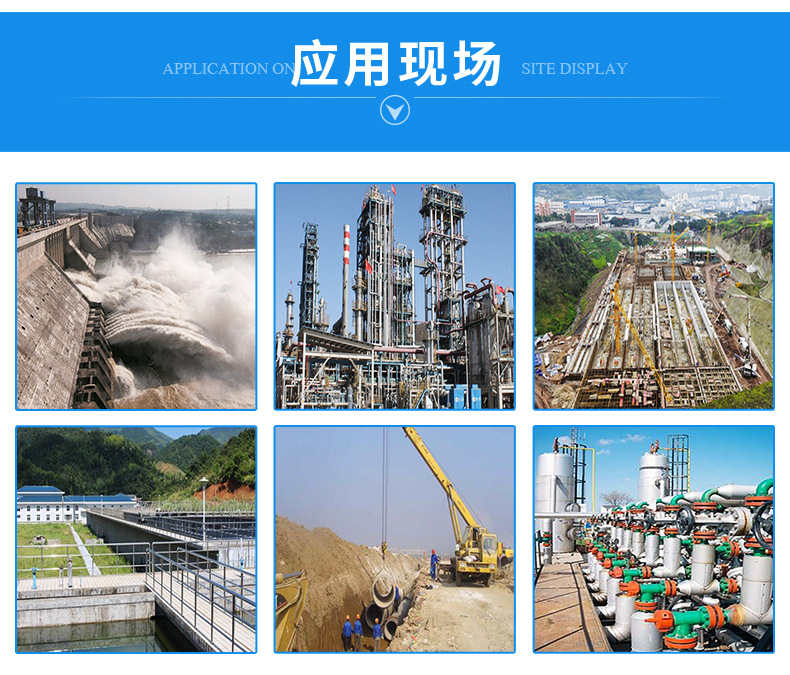

軟管適用范圍:需要充分撓性的輸送管,防止振動處所配管,對蒸汽、煤氣、空氣、重油、石油、化工藥品類等均適用。

技術參數
公稱通徑 型號 軸向補償量 有效面積 總長度 鋼度 端管外徑x壁厚
50 MB50-1.0/e 12/72 38.5 147/398 4.3/0.7 57x3.5
65 ZB65-1.0/e 16/94 60.1 194/446 9.5/1.6 76x4
80 ZB80-1.0/e 18/108 86.5 190/494 6.7/1.1 89x4.5
100 ZB100-1.0/e 20/120 124.6 193/496 15.1/2.5 108x4
125 ZB125-1.0/e 20/120 179 191/486 11.8/2.0 133x4.5
150 ZB150-1.0/e 24/144 229.5 200/552 12.0/2.0 159x4.5
200 ZB200-1.0/e 30/180 400.9 232/738 11.8/2.0 219x6
250 ZB250-1.0/e 60/270 598 334/866 1.0/2.2 273x8
300 ZB300-1.0/e 60/300 860.1 351/1046 13.9/2.8 325x8
350 ZB350-1.0/e 60/300 1169.6 305/804 17.4/3.5 377x8
400 ZB400-1.0/e 60/300 1492.3 307/861 18.5/3.7 426x8
450 ZB450-1.0/e 60/300 1878.1 332/932 18.1/3.6 478x8
500 ZB500-1.0/e 60/300 2297.5 355/1027 19.4/3.9 529x8
600 ZB600-1.0/e 60/300 3265.8 361/1036 21.9/4.4 630x8
700 ZB700-1.0/e 80/400 4439.4 504/1674 17.5/3.5 720x10
800 ZB800-1.0/e 80/400 5705 472/1628 22.6/4.5 820x10
900 ZB900-1.0/e 80/400 7295 476/1634 27.0/5.4 920x10
1000 ZB1000-1.0/e 80/400 8970.7 476/1634 29.3/5.9 1020x10
