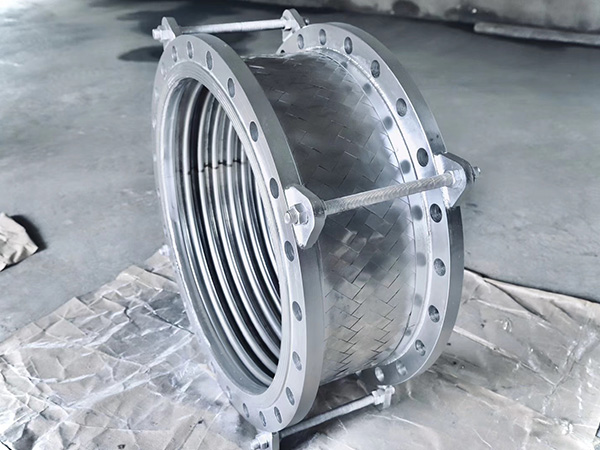

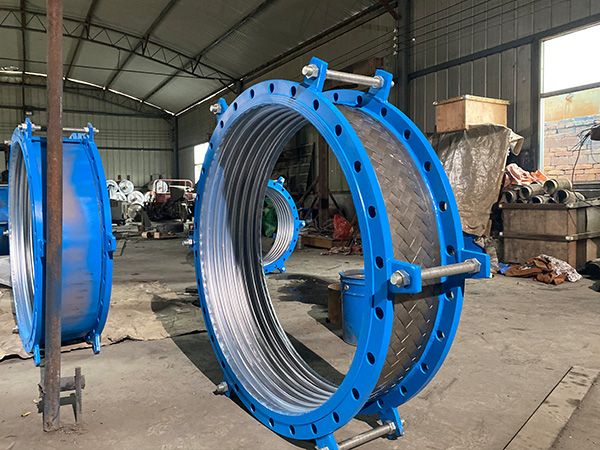

產品兩端由壬連接，接頭部件通用性好，結構簡單。
適用工況
公稱通徑：DN15 - DN100mm
產品長度：200mm - 5000mm
公稱壓力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、4.0MPa
工作溫度：-196℃－450℃
介質：液體、氣體等。
接頭：ISO標準錐管螺紋、NPT、JIS標準錐管螺紋可選用外螺紋或內螺紋連接形式
|
式記號 |
公稱通徑 |
內徑
(mm)
|
外徑 |
最小曲半徑 |
最高使用壓力(Mpa) |
||
|
本體 |
一層網 |
靜態 |
動態 |
2層套網 |
|||
|
A |
|||||||
|
150 6″ |
150 |
180 |
184 |
600 |
1500 |
4.0 |
|
|
175 7″ |
175 |
210 |
215 |
700 |
1750 |
4.0 |
|
|
200 8″ |
200 |
240 |
245 |
800 |
2000 |
4.0 |
|
|
250 10″ |
250 |
298 |
303 |
1000 |
2200 |
4.0 |
|
|
300 12″ |
300 |
360 |
365 |
1200 |
2500 |
2.5 |
|
|
350 14″ |
350 |
410 |
415 |
1400 |
3000 |
2.5 |
|
|
400 16″ |
400 |
460 |
465 |
1600 |
3500 |
2.5 |
|
